Les suspensions médicales constituent une infrastructure indispensable dans les blocs opératoires et les unités de soins intensifs modernes. Elles permettent de fixer et de positionner le matériel clinique tout en rapprochant les gaz médicaux, l'alimentation électrique et les connexions de données du lieu de soins. Ce guide présente leurs fonctions essentielles, leurs configurations et leurs applications courantes.
Lorsque les professionnels de santé évoquent le matériel indispensable utilisé dans les blocs opératoires et les unités de soins intensifs, trois catégories reviennent souvent en premier lieu : lampes chirurgicales, tables d'opération ou des lits d'hôpital et des pendentifs médicaux.

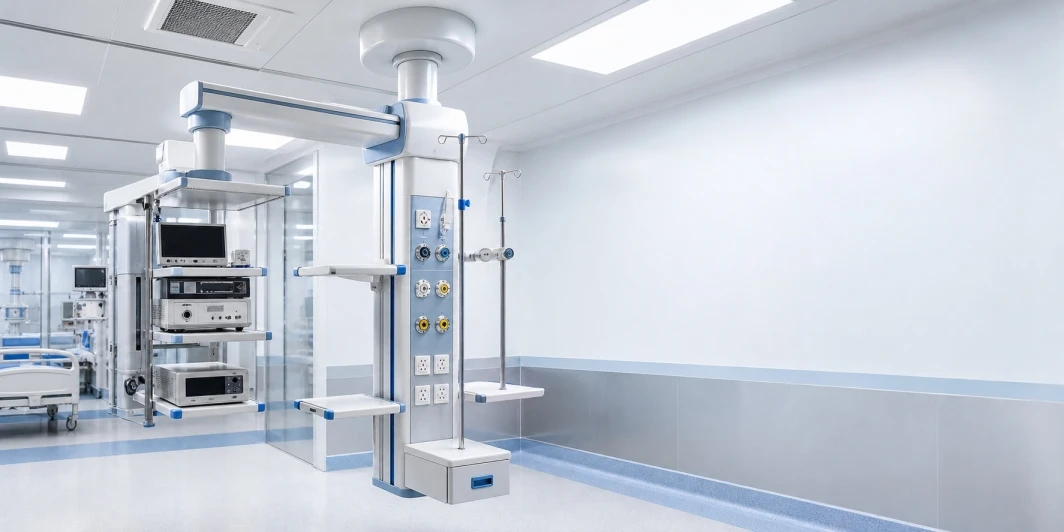

Qu'est-ce qu'un pendentif médical ?
A pendentif médical est également connu sous les noms de « suspension médicale », « suspension chirurgicale », « suspension hospitalière », « unité d'alimentation au plafond » ou « potence pour matériel médical ».
Certaines définitions de base le décrivent comme un système d’alimentation en gaz médicaux fixé au plafond, utilisé pour fournir de l’oxygène, de l’air médical, du vide, du protoxyde d’azote et d’autres raccordements de gaz. D’autres définitions mettent l’accent sur les plates-formes motorisées, les bras de suspension équilibrés et le réglage électrique de la hauteur. Bien que ces caractéristiques soient présentes dans certains systèmes suspendus, elles ne constituent pas une définition exhaustive.
Pour être plus précis, un système de suspension médicale est un dispositif hospitalier fixé au plafond qui sert à maintenir et à positionner les appareils médicaux tout en assurant l'alimentation en gaz médicaux, en électricité, en connexions de données et en autres services nécessaires aux soins des patients requis par ces appareils.
Les suspensions médicales sont souvent considérées comme faisant partie intégrante de l'infrastructure clinique essentielle d'un hôpital. Leur classification réglementaire exacte peut varier en fonction du pays de destination, de l'usage prévu et de la configuration du produit. Les hôpitaux, les entrepreneurs, les distributeurs et les fournisseurs doivent donc vérifier les normes et les exigences réglementaires applicables à chaque projet.
Les deux fonctions principales d'un pendentif médical

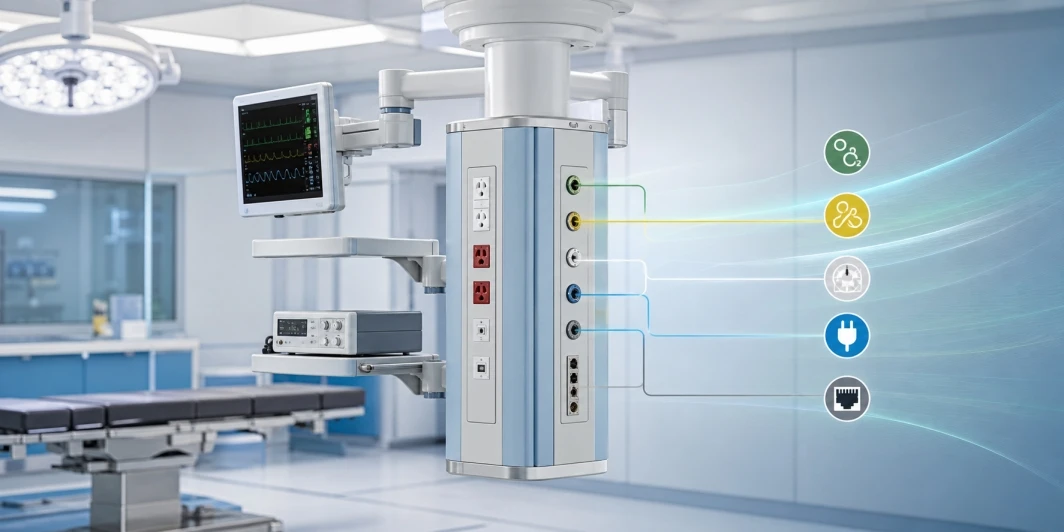

Quels que soient son aspect ou sa conception mécanique, un support suspendu médical remplit généralement deux fonctions principales : la fixation et le positionnement du matériel médical, ainsi que l'alimentation en énergie et en fluides nécessaires à ce matériel.
La fixation et le positionnement sont deux fonctions liées, mais distinctes. La fixation d'un équipement consiste à le maintenir stable et à empêcher tout mouvement indésirable pendant son utilisation. Le positionnement consiste, quant à lui, à déplacer l'équipement à l'endroit où les professionnels de santé en ont besoin.
Par exemple, selon sa conception, un bras de suspension pour appareil d'anesthésie peut soutenir ou fixer un appareil d'anesthésie sur une plate-forme d'équipement suspendue. Cela permet de maintenir la stabilité de l'appareil d'anesthésie pendant son utilisation. Le bras de suspension peut ensuite déplacer ou faire pivoter l'appareil jusqu'à la position requise près de la tête du patient, offrant ainsi à l'anesthésiste un accès pratique tout en permettant de mieux organiser l'espace au sol autour de l'appareil.
Tous les supports d'anesthésie ne sont pas équipés d'une plate-forme de levage électrique. Il est possible d'opter pour des configurations à hauteur fixe, manuelles, pneumatiques ou motorisées, en fonction de la charge de l'équipement, du déroulement des soins, des besoins en matière de mobilité et du budget alloué au projet.
Un principe similaire s'applique aux supports multimédias utilisés en chirurgie mini-invasive. Un écran médical peut être fixé sur le support, ce qui évite d'utiliser un pied au sol séparé. Le bras articulé permet de positionner l'écran à un endroit où l'équipe chirurgicale peut le voir plus facilement. Les supports suspendus médicaux peuvent également accueillir des moniteurs, du matériel d’endoscopie, des accessoires de perfusion, des étagères, des tiroirs et d’autres dispositifs cliniques.
La deuxième fonction principale consiste à fournir des gaz médicaux, de l'électricité et des connexions de données. Un poste de travail d'anesthésie, par exemple, peut nécessiter de l'oxygène, de l'air médical, du protoxyde d'azote lorsque cela est spécifié, un système d'aspiration, un système d'évacuation des gaz anesthésiques, une alimentation électrique secteur, une alimentation de secours, une mise à la terre, des connexions réseau et d'autres services basse tension.
Avant que les suspensions de plafond ne se généralisent, les prises de gaz médicaux, les prises électriques et les ports de données étaient généralement installés sur les murs des blocs opératoires. Le personnel devait alors raccorder les équipements aux raccordements situés tout autour de la salle. Un pendentif médical rapproche ces raccordements du point d'utilisation, ce qui facilite le branchement des équipements et réduit le recours à de longs câbles et tuyaux traversant la zone de travail.
Les équipements soutenus par un support suspendu ne sont pas toujours ceux qui utilisent toutes les connexions de gaz, d'électricité ou de données. Certains appareils peuvent simplement nécessiter d'être fixés et positionnés, tandis que d'autres requièrent plusieurs raccordements aux réseaux. La configuration finale du support suspendu doit donc s'appuyer sur un relevé détaillé des équipements et des prises, plutôt que sur un nombre standard de prises ou de raccords de gaz.
Pourquoi les pendentifs médicaux sont-ils importants dans les blocs opératoires et les unités de soins intensifs ?
Les blocs opératoires modernes abritent un nombre croissant d'appareils, notamment des appareils d'anesthésie, des moniteurs de surveillance des patients, du matériel d'électrochirurgie, des systèmes d'endoscopie, des écrans médicaux, des pompes, des lampes chirurgicales et des tables d'opération. Ces appareils doivent être positionnés de manière à ne pas restreindre inutilement les mouvements des chirurgiens, des anesthésistes, des infirmiers et des autres membres du personnel.

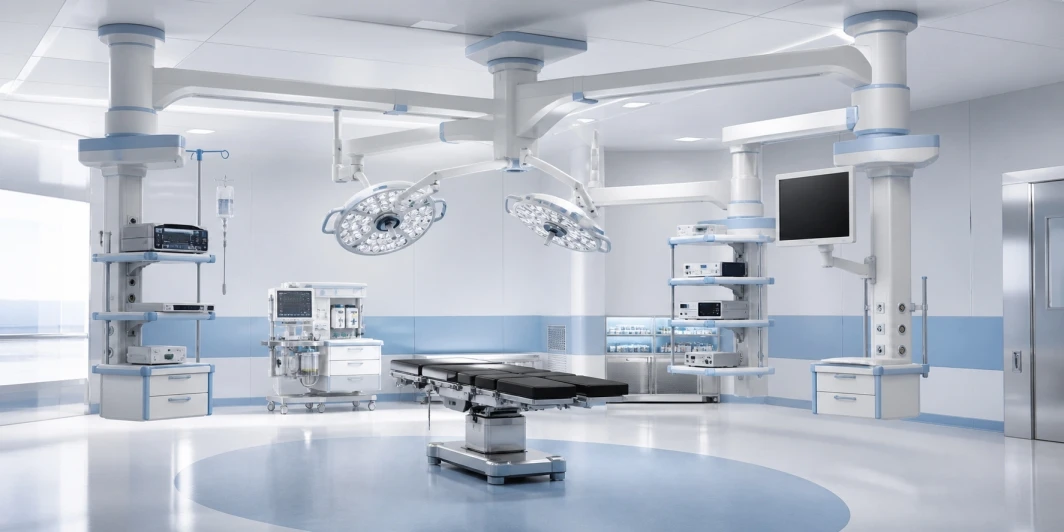

Un pendentif de bloc opératoire permet de rapprocher les gaz, l'alimentation électrique, les données et les équipements de la table d'opération. Il permet de réduire le nombre de supports au sol et de chariots, d'organiser les câbles et les tuyaux, d'améliorer l'accès aux raccordements fréquemment utilisés et de repositionner certains équipements en fonction des différentes interventions.
Les suspensions d'anesthésie et les suspensions d'équipement chirurgical sont souvent installées séparément, car les équipes d'anesthésie et chirurgicales ont des besoins différents en matière d'équipement et d'alimentation. Leurs amplitudes de déplacement doivent être planifiées conjointement avec celles des lampes chirurgicales, de la table d'opération, des appareils d'imagerie, du système de ventilation, des moniteurs et des autres éléments fixés au plafond.

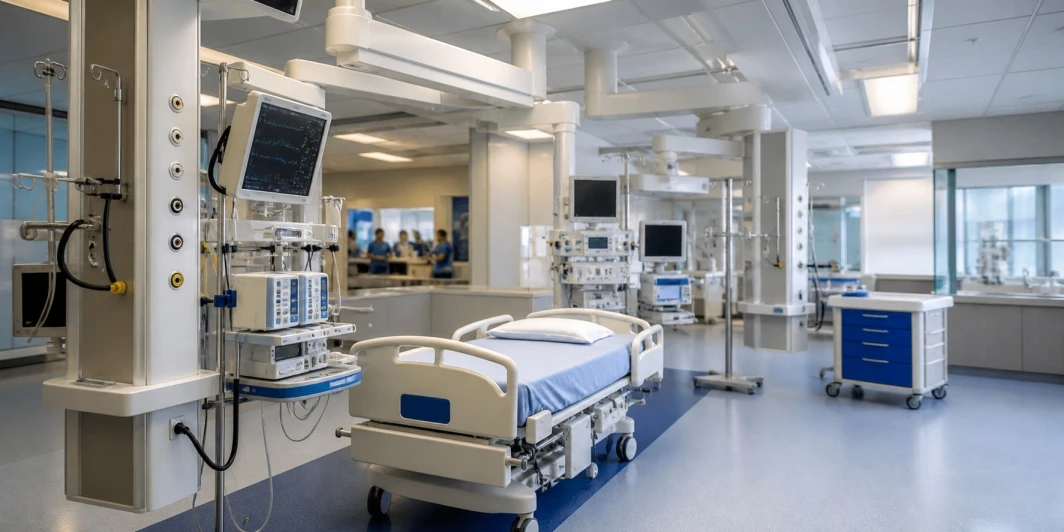

Les unités de soins intensifs (USI) ont des exigences similaires. Les moniteurs de surveillance, les respirateurs, les pompes à perfusion, les raccordements aux gaz médicaux, les prises électriques et les ports de données doivent tous rester accessibles à proximité du patient. Un système suspendu pour USI permet de rapprocher ces équipements du lit tout en facilitant l'agencement du matériel et des accessoires en fonction du flux de travail du personnel soignant.

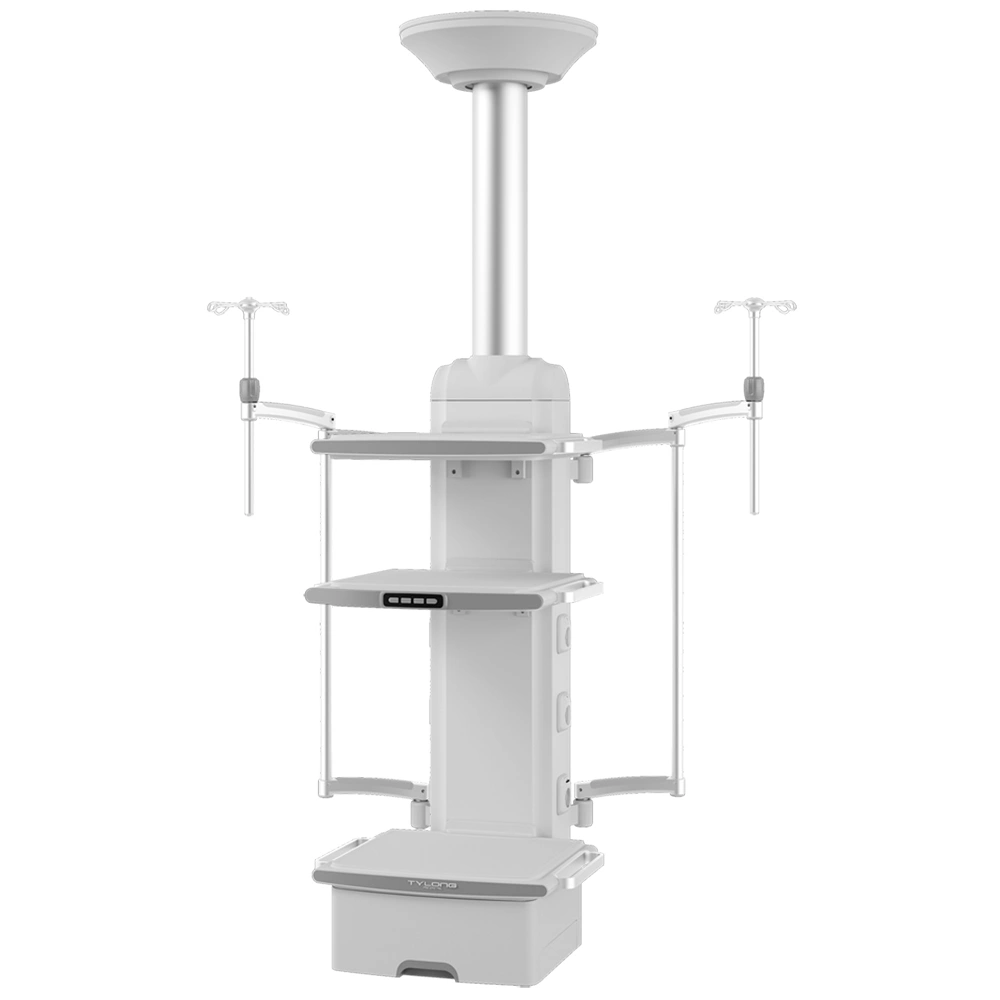

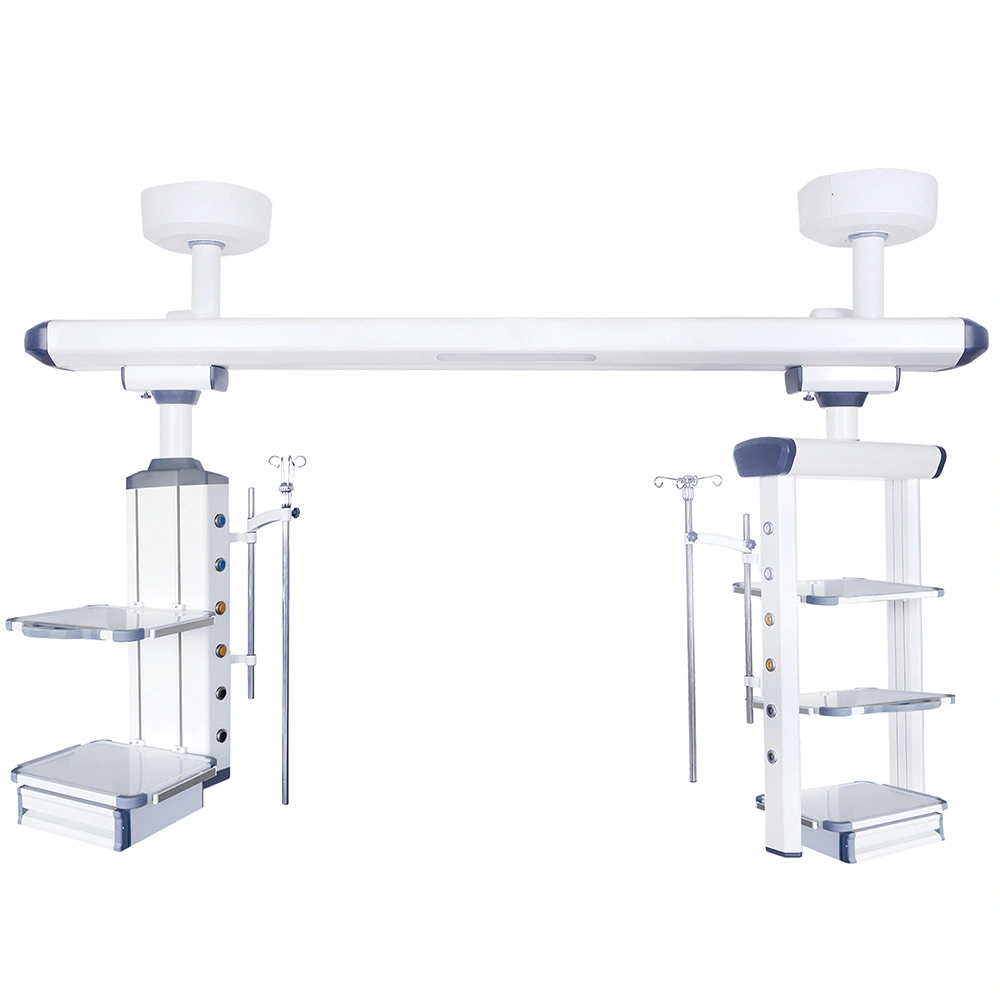

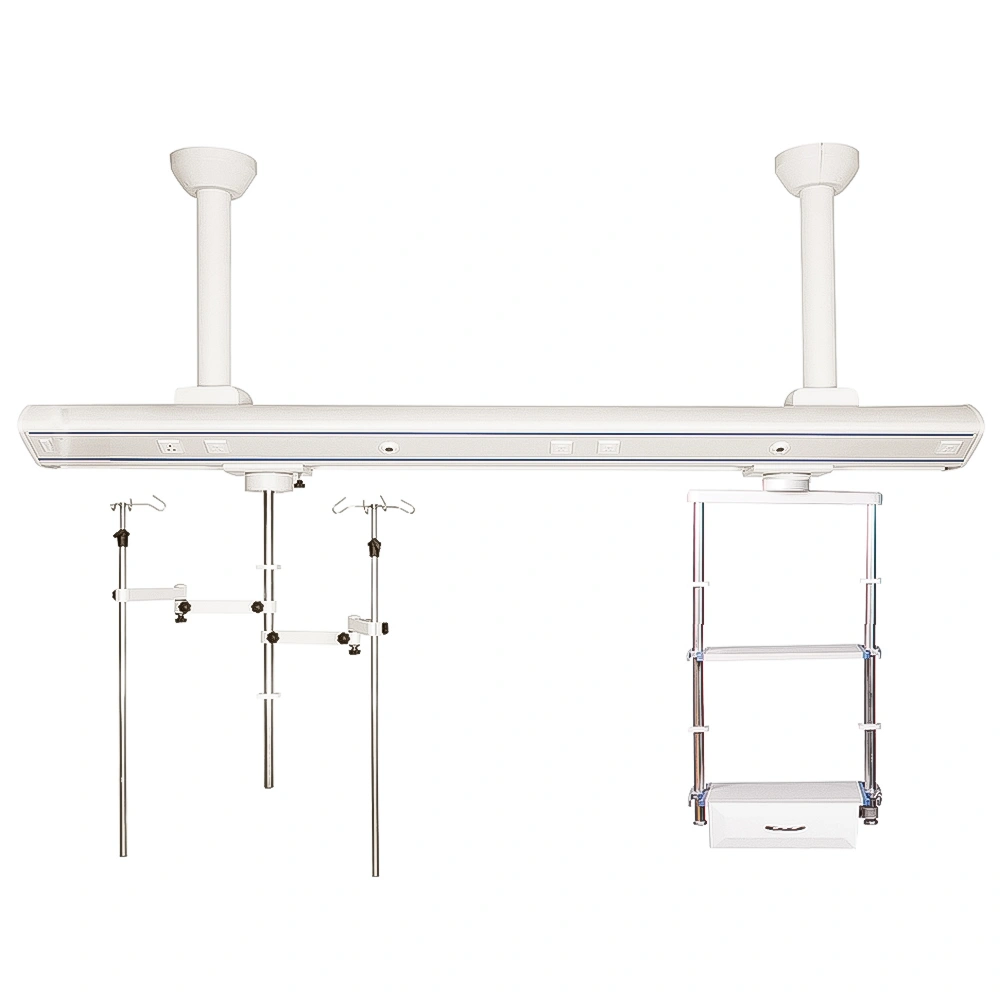

En fonction de la configuration de l'unité de soins intensifs, les hôpitaux peuvent utiliser des suspensions à un bras, des suspensions à deux bras, des colonnes fixes au plafond, des systèmes de séparation « sec » et « humide », ou Systèmes de suspension en pont pour les unités de soins intensifs. La conception appropriée dépend du nombre de lits, des dimensions des chambres, des besoins en équipement, du schéma de distribution des gaz médicaux, de l'accès du personnel et des procédures de prévention des infections.

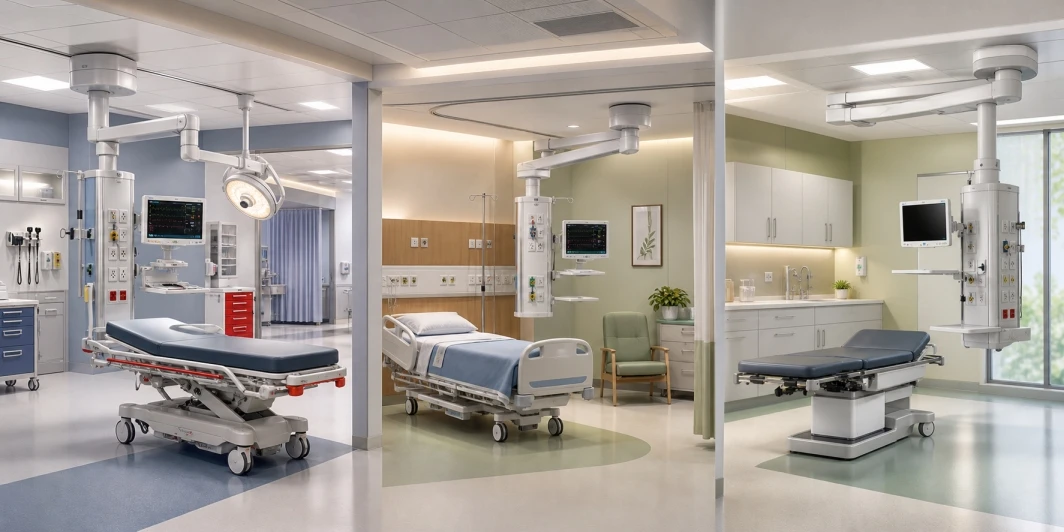

Autres applications cliniques
Les blocs opératoires et les unités de soins intensifs sont généralement ceux où la demande en systèmes d'appel médicaux est la plus forte, car ils abritent un grand nombre d'équipements et nécessitent de multiples services de soins aux patients. Cependant, ces systèmes peuvent également être installés dans d'autres services lorsque le déroulement des soins et l'espace disponible justifient leur utilisation.
Parmi les applications courantes, on peut citer les salles d'urgence et de réanimation, les unités de soins post-anesthésiques, les salles de réveil, les salles d'endoscopie, les salles d'intervention, les services de maternité et les salles d'intervention ambulatoire.
La nécessité d'installer un système de suspension doit être évaluée en fonction du nombre d'équipements utilisés, des gaz médicaux requis et des raccordements électriques, de l'espace au sol disponible, des déplacements du personnel et du déroulement prévu des soins. Un système de suspension ne doit pas être installé simplement parce qu'il est considéré comme un équipement standard d'une salle d'opération. Sa conception doit répondre à des exigences spécifiques en matière de gestion des équipements et de prestation de soins.
Évolution actuelle des systèmes de pendentifs médicaux

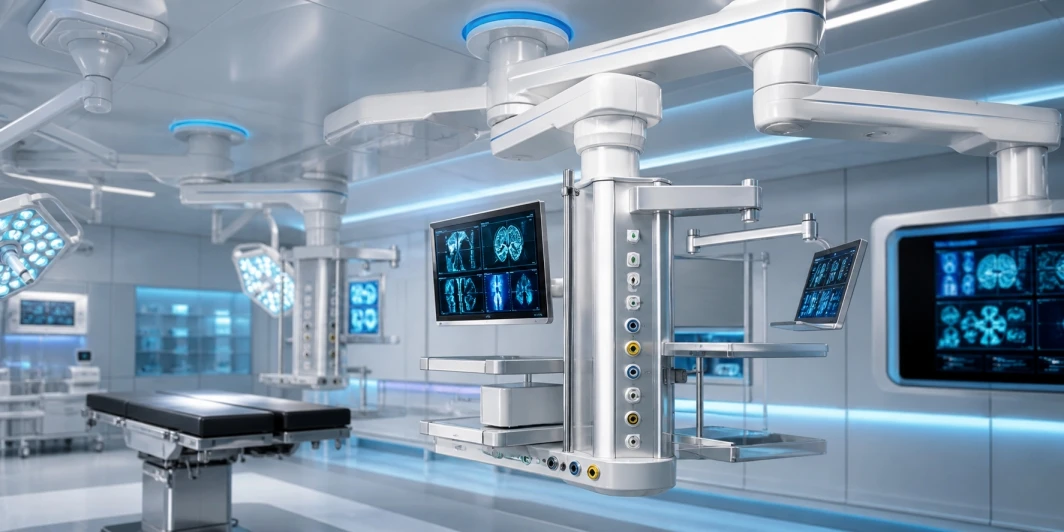

À mesure que les blocs opératoires et les unités de soins intensifs recourent à davantage d'équipements médicaux connectés, les systèmes suspendus deviennent de plus en plus modulaires et configurables. Les hôpitaux peuvent avoir besoin d'une capacité de charge accrue, d'une plus grande souplesse de mouvement des bras, d'étagères modulaires, de prises de gaz médicaux intégrées, de prises électriques supplémentaires, de connexions réseau, d'une intégration vidéo, de supports pour moniteurs, d'une meilleure gestion des câbles et d'un réglage électrique de la hauteur.

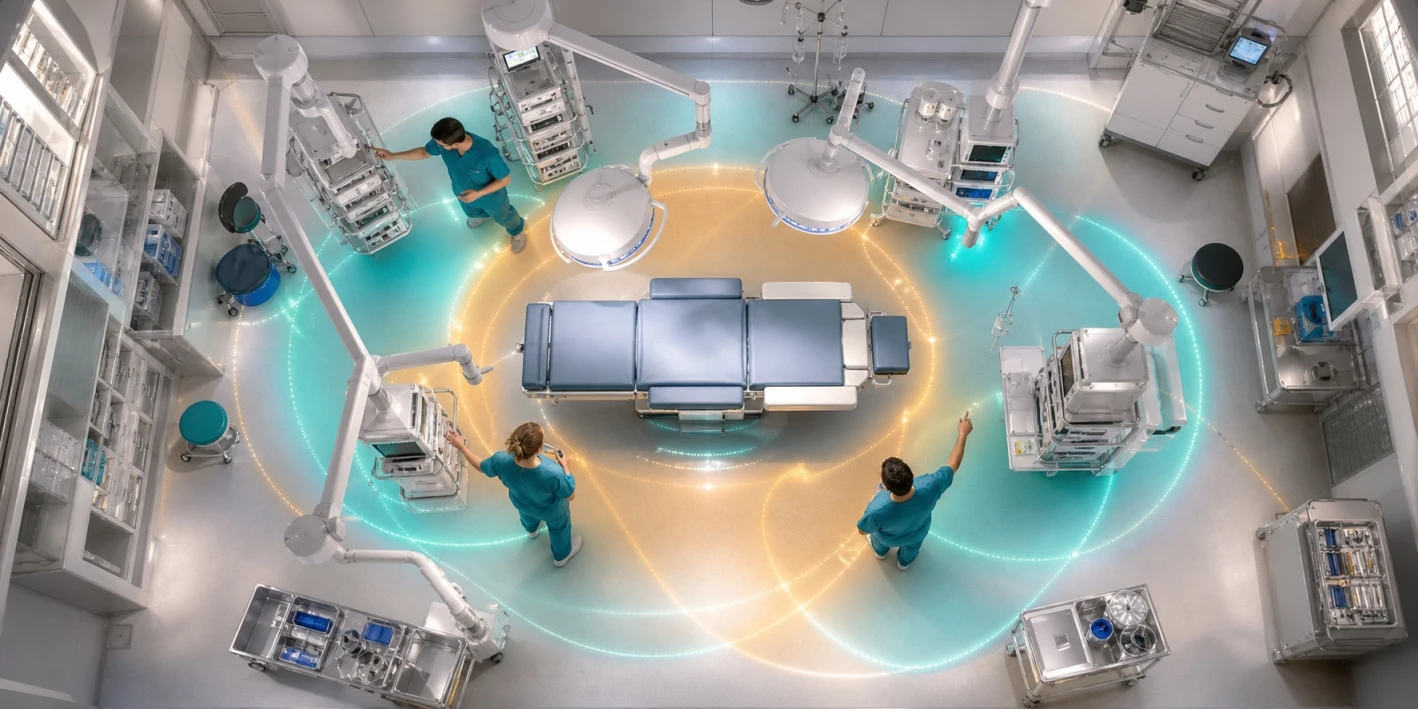

Une autre évolution importante réside dans une meilleure coordination entre la console de commande et les autres systèmes de la salle d'opération. La console de commande, les lampes chirurgicales, la table d'opération, les équipements d'imagerie, les écrans et le système de ventilation doivent partager le même plafond et le même espace de travail. Leurs trajectoires de déplacement doivent donc être étudiées conjointement dès la phase de conception.
Les futurs systèmes de suspension devraient prendre en charge davantage de connexions de données, d’équipements numériques, d’écrans intégrés et de configurations d’accessoires flexibles. Cependant, leurs deux fonctions fondamentales resteront les mêmes : le positionnement des équipements médicaux et la fourniture des services requis par ces équipements.
Comment concevoir un système d'appel d'urgence médical

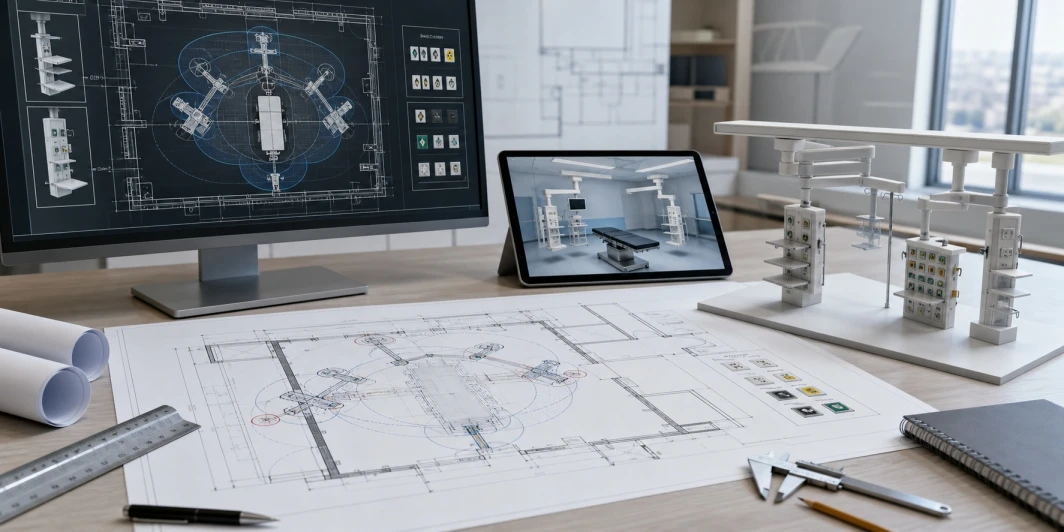

Le choix d'un système d'alimentation médical suspendu ne doit pas se limiter à son aspect, à la longueur du bras, à son prix ou au nombre de prises. La réflexion doit commencer par l'équipement clinique et l'agencement de la salle.
L'équipe chargée du projet doit déterminer l'emplacement d'installation du support suspendu, les procédures qui y seront réalisées, les appareils qui y seront fixés, ainsi que la charge totale que le système devra supporter. Il convient également de préciser les gaz médicaux requis, les normes relatives aux prises électriques, les ports de données, les étagères, les tiroirs, les rails pour accessoires, l'amplitude de mouvement et le réglage en hauteur.
Les caractéristiques du plafond sont tout aussi importantes. Le fournisseur doit disposer d’informations concernant la structure du plafond, la hauteur sous plafond finie, la position de montage, les points de raccordement aux réseaux techniques et les équipements fixés au plafond à proximité. L’enveloppe de mouvement de la suspension doit être vérifiée par rapport aux lampes chirurgicales, aux écrans, aux systèmes d’imagerie, aux équipements de ventilation et aux autres composants suspendus.

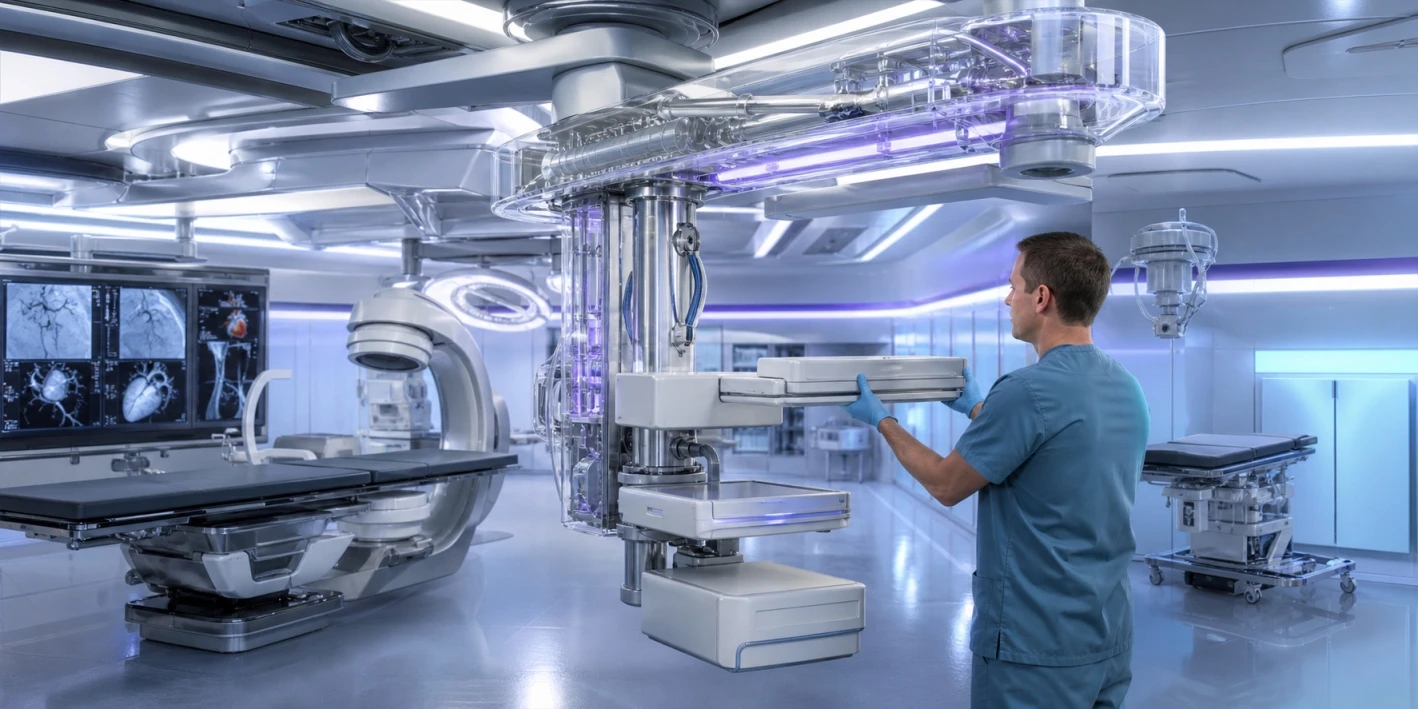

Il est également nécessaire d'indiquer le pays de destination, car les raccords pour gaz médicaux, les prises électriques, la tension, l'étiquetage, la documentation et les exigences réglementaires varient d'un marché à l'autre. Si l'hôpital prévoit d'ajouter d'autres équipements ultérieurement, la console doit disposer d'une capacité de réserve suffisante ou offrir des options d'extension modulaires.
Un plan détaillé de la salle, une liste des équipements, un schéma des prises électriques, la charge prévue et une liste des accessoires permettront au fabricant de recommander une configuration adaptée à l'environnement clinique réel.
Conclusion
Un support médical suspendu est bien plus qu'un simple support pour les terminaux de gaz médicaux. Il s'agit d'un système fixé au plafond qui combine le support des équipements, leur positionnement, la distribution de gaz médicaux, l'alimentation électrique, les connexions de données et la gestion des accessoires.
En rapprochant les équipements et les raccordements des points d'utilisation, un pendentif médical correctement configuré peut contribuer à une meilleure organisation du flux de travail au bloc opératoire ou en soins intensifs. Il permet également de réduire le recours aux raccordements muraux et aux supports d'équipement au sol.
La configuration finale doit toujours tenir compte de la disposition de la pièce, des équipements cliniques, des raccordements nécessaires, de l'état du plafond, des normes locales, des flux de travail du personnel et des projets d'extension futurs. Une planification minutieuse est plus importante que le simple fait de choisir la suspension dotée du bras le plus long ou du plus grand nombre de prises.
